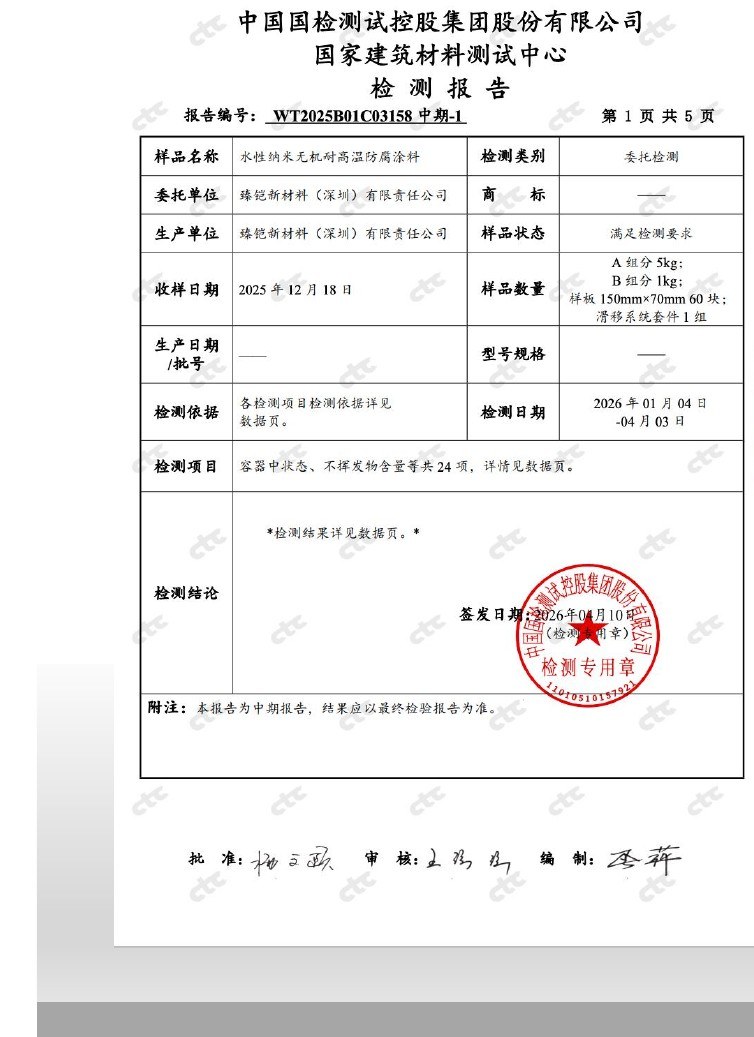

01 / DOCUMENT
01 / ORIGINAL REPORT
先看原页，再看数据
报告共 5 页，本页收录封面与两张数据页。点击原页可放大查看或下载。
02 / DOCUMENT
检测数据页

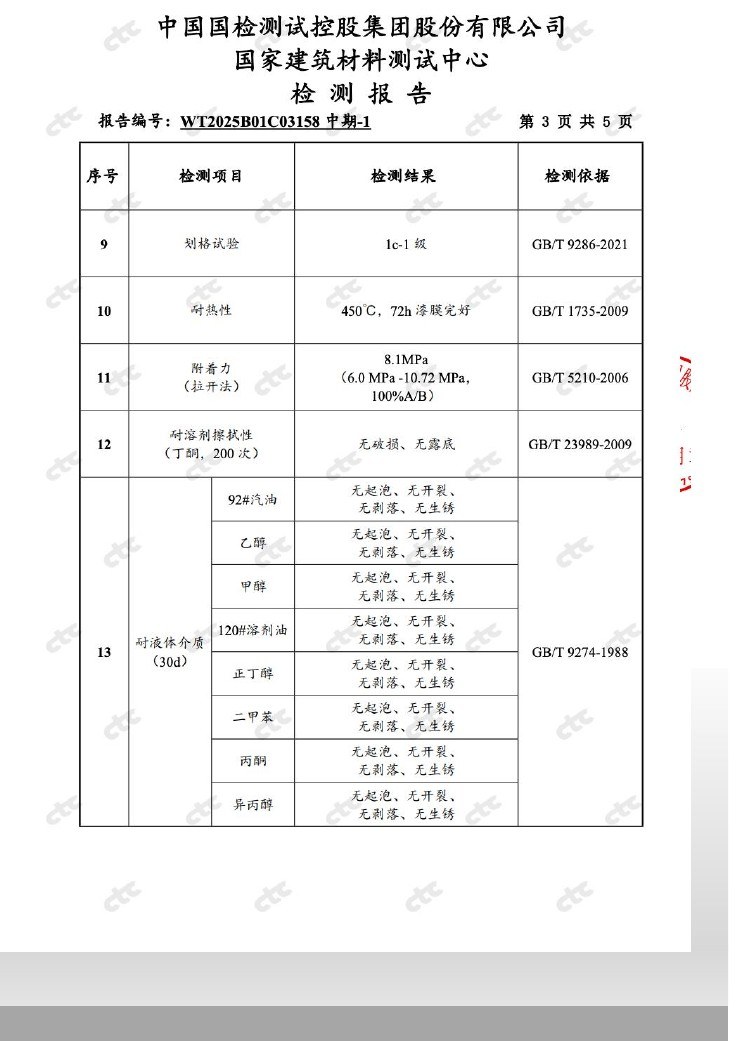

03 / DOCUMENT
检测数据页（续）
报告基本信息与委托检测条件展开资料＋
- 检测机构
- 中国国检测试控股集团股份有限公司 · 国家建筑材料测试中心
- 报告编号
- WT2025B01C03158
- 委托单位 / 生产单位
- 臻铠新材料（深圳）有限责任公司
- 样品名称
- 水性纳米无机高温防腐涂料
- 检测类别
- 委托检测
- 收样日期
- 2025 年 12 月 18 日
- 检测日期
- 2026 年 01 月 04 日 — 2026 年 02 月 03 日
- 检测结论
- 检测结果详见数据页
报告数据页节选展开资料＋
| 序号 | 检测项目 | 检测结果 |
|---|---|---|
| 01 | 容器中状态 | 液料：搅拌后无硬块，呈均匀状态；粉料：均匀无结块 |
| 02 | 不挥发物含量 | 96.5% |
| 03 | 干燥时间 | 表干 20min；实干 30min |
| 04 | 涂膜外观 | 喷漆均匀、无开裂、剥落、起皮、碎片、掉粉 |
| 05 | 铅笔硬度（4H） | 2H |
| 06 | 柔韧性 | mm 无开裂、无剥落 |
| 07 | 弯曲试验 | 2mm 无开裂、无剥落 |
| 08 | 冲击法 | 50cm 无开裂、无剥落 |
节选内容沿用客户原资料；完整结果请查看报告原页。
GROUP A / TEST RECORDS
力学与表面性能

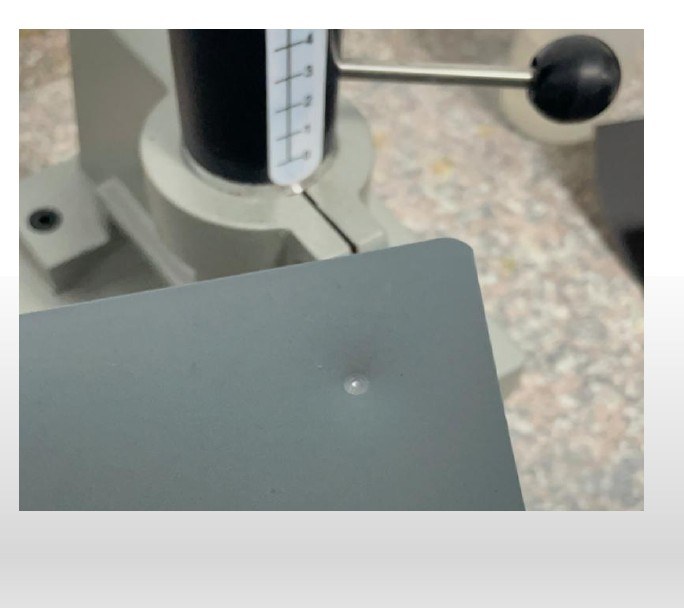

01马口铁板材 / Q235 板材
耐冲击
50 cm/kg
查看条件与资料描述 ＋
50 cm/kg 冲击下，涂层结构完整。国标/行标对无机富锌底漆：冲击后盐雾 ≥400h 为合格，≥600h 为优秀。

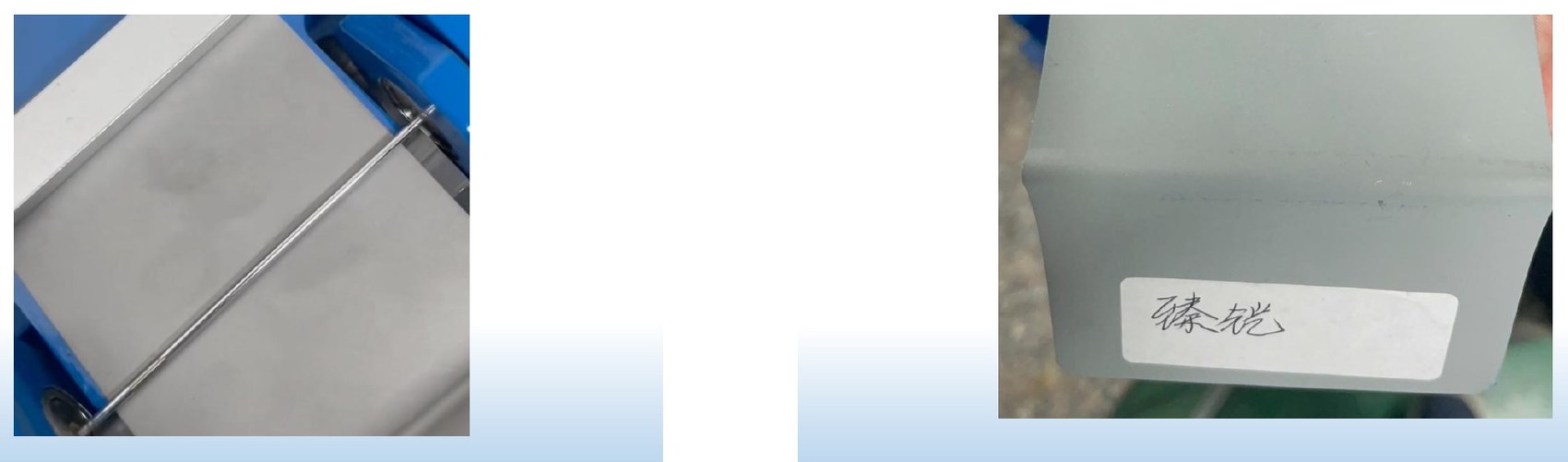

02折弯 / 折痕 · 臻铠实验室检测
柔韧性
2mm 无裂
查看条件与资料描述 ＋
检测结果显示：2mm 折弯后，涂层未出现开裂。高端重防腐、风电／钢结构／桥梁等严苛场景：2mm 无裂是标杆级指标。
GROUP B / TEST RECORDS
耐蚀与老化

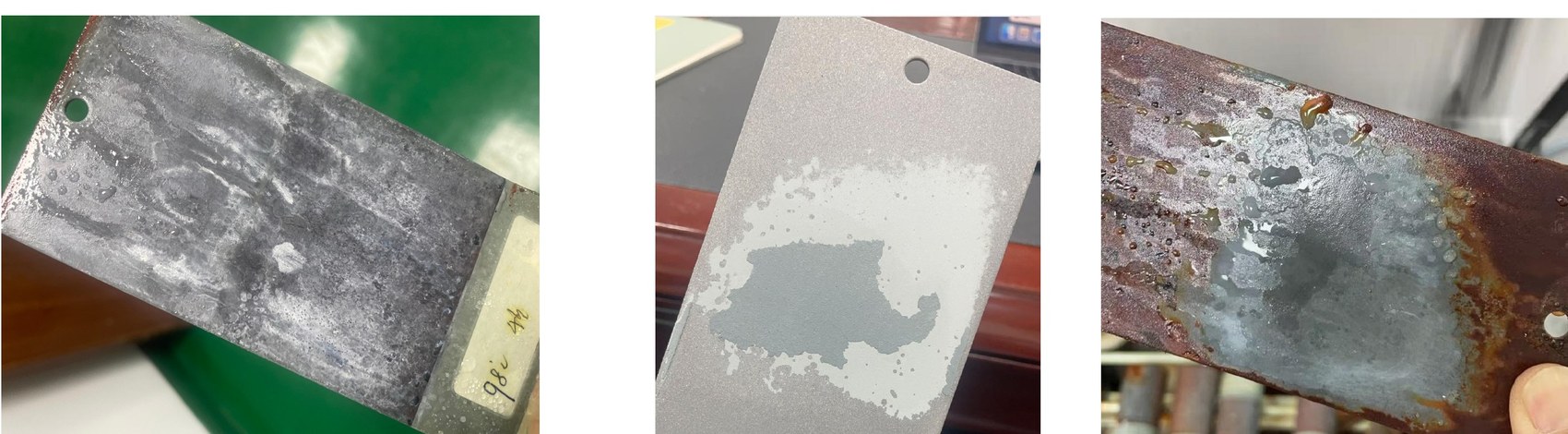

03第 1 天 / 第 3 天反应层生成观察
耐水性
98℃ / 4 小时
查看条件与资料描述 ＋
98℃、水煮 4 小时、250 小时 Cass，折合盐雾超 2000 小时（1 小时 Cass = 8 小时中性盐雾）。

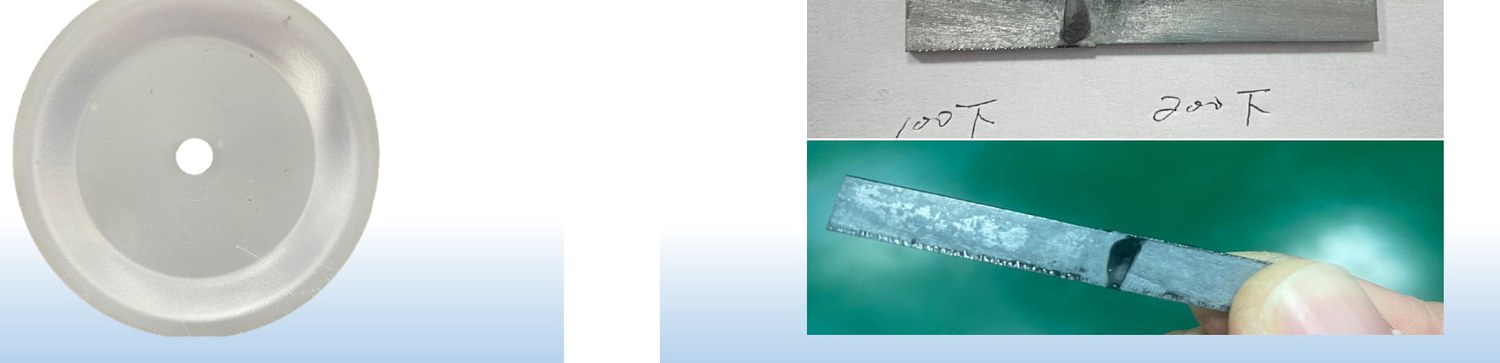

04国检耐磨实验 / 臻铠实验室
耐磨性
0.04 g
查看条件与资料描述 ＋
耐磨损耗平均值 = 0.04g（750g/500r，400 目砂轮），远优于市面上产品；砂纸打磨 100 下与 200 下，复合盐雾 600 小时，均未出现生锈。

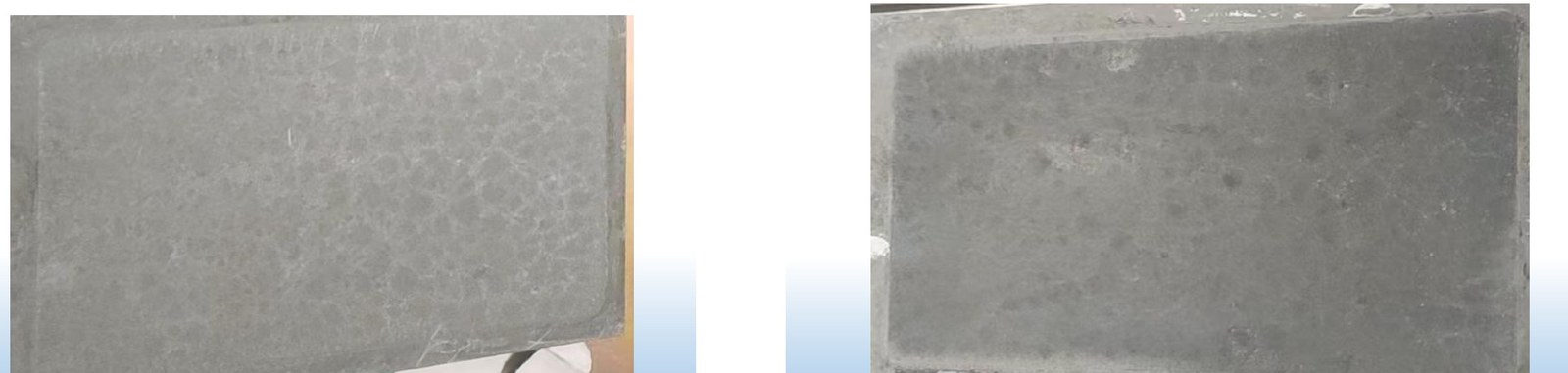

05老化 1000h / 老化 2500h
耐老化
2500 小时
查看条件与资料描述 ＋
1000 小时、2500 小时：无起泡、生锈、开裂、粉化、剥落，失光率≤10%。
GROUP C / TEST RECORDS
高温与焊接

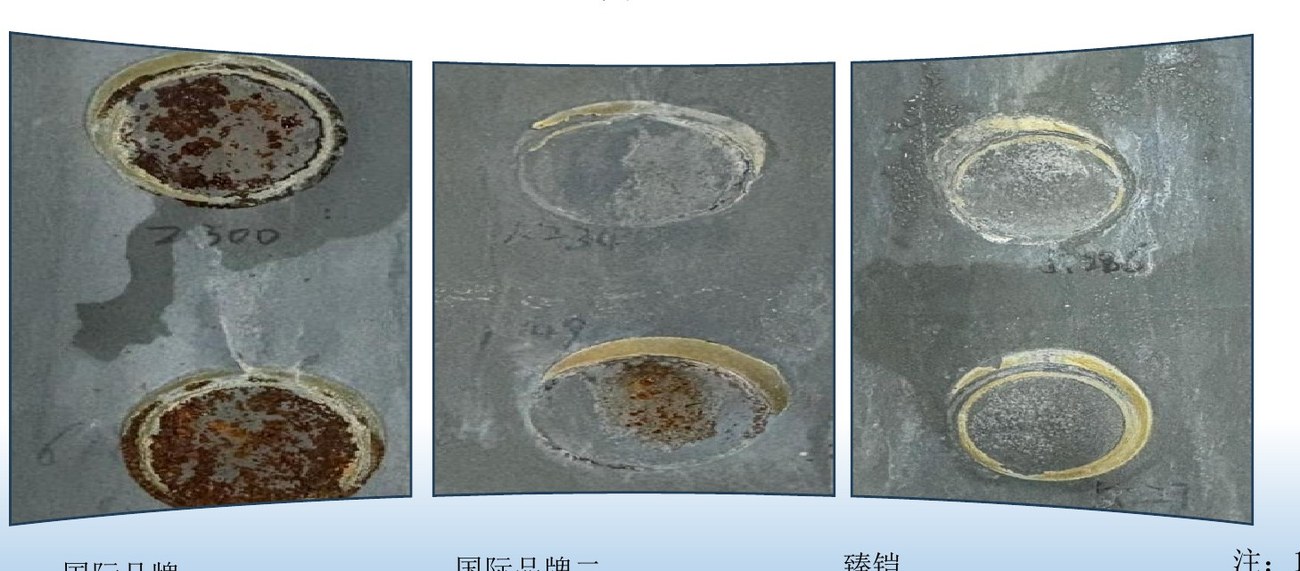

06拉拔点 Cass 实验
高温拉拔盐雾叠加
完好
查看条件与资料描述 ＋
Cass216 小时后拉拔点 = 1728 小时中性盐雾：国际品牌一、国际品牌二生锈，臻铠完好（注：1 小时 Cass = 8 小时中性盐雾）。

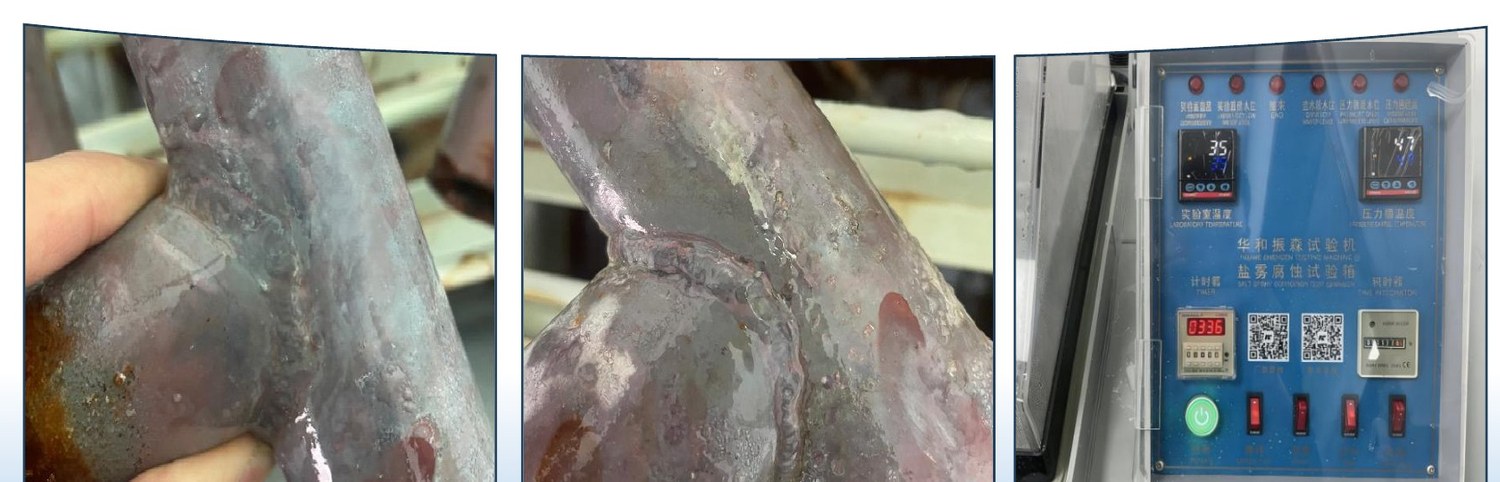

07焊缝 Cass 实验
焊缝 Cass 加速
336 小时 Cass
查看条件与资料描述 ＋
折合盐雾超 2600 小时；黑件焊缝与锈件焊缝，均未出现焊缝生锈状况。
GROUP D / TEST RECORDS
基材适应性

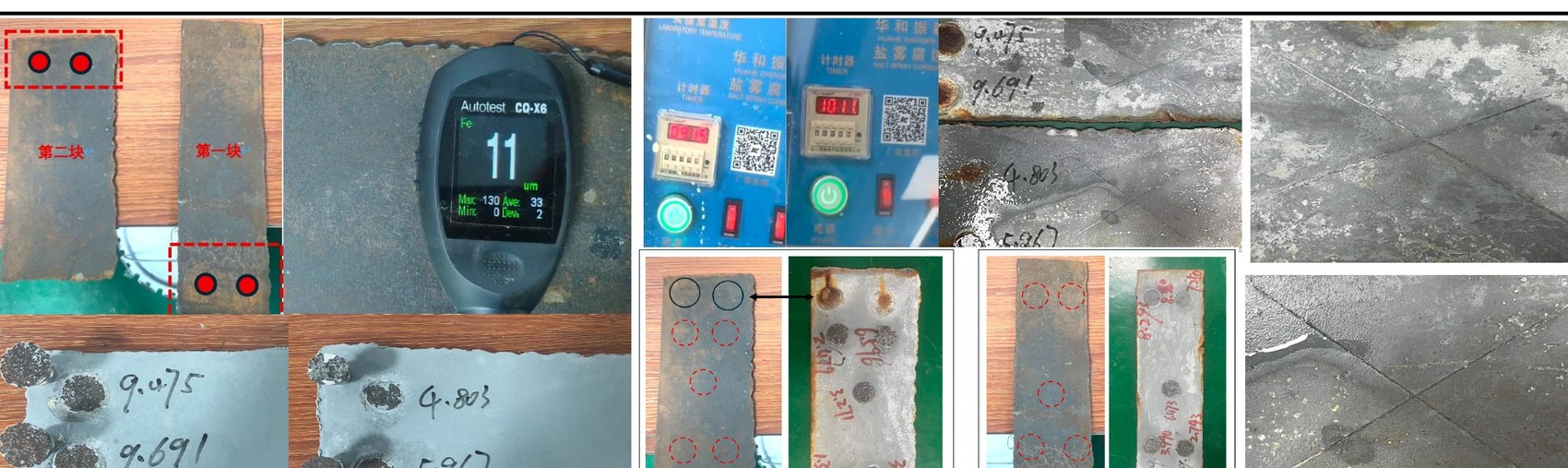

08锈件划格与拉拔 / 扩蚀 ≤1mm
锈板附着力与扩蚀
≥ 5 MPa
查看条件与资料描述 ＋
拉拔平均值分别为 9.583Mpa（长板）/ 5.385Mpa（短板）；涂层表面划叉，经 96 小时 Cass 扩蚀宽度 < 0.5mm；96h 盐雾拉拔≥3Mpa。

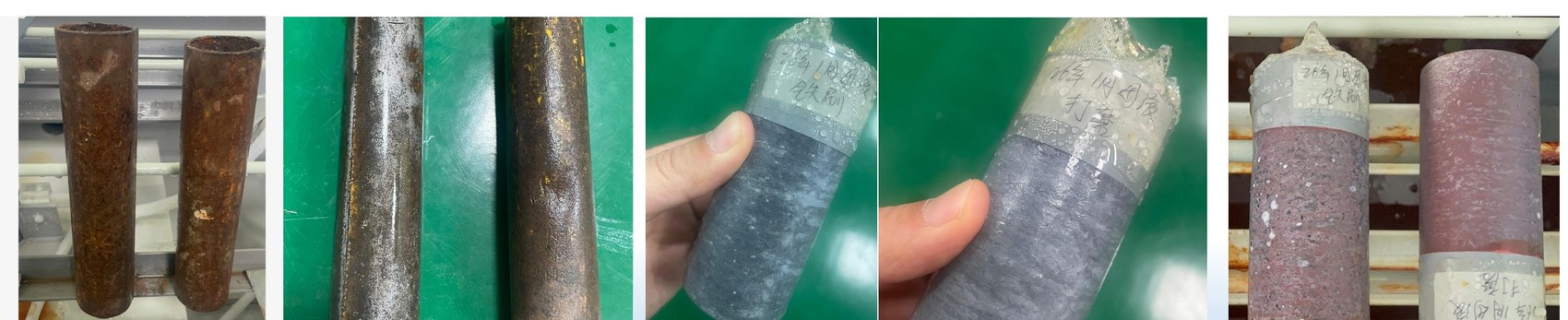

09Cass 实验 · 砂子与铁刷表面处理
带盐带锈
Cass 160 小时
查看条件与资料描述 ＋
Cass96 小时未出现颜色变化与锈蚀；Cass160 小时铁刷处理有锈点、砂纸打磨未生锈（盐雾 164 小时）。

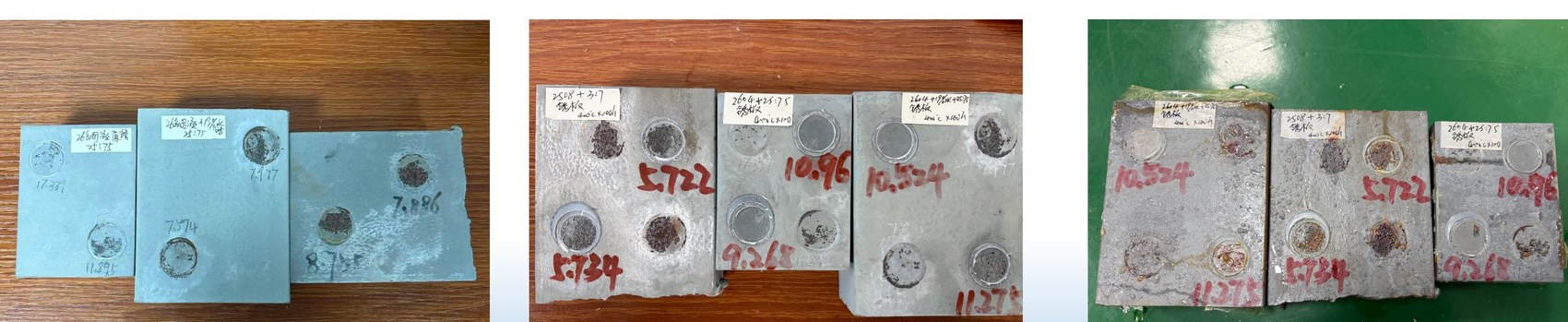

10锈件划格与拉拔
锈板高温
拉拔 ≥ 5 MPa
查看条件与资料描述 ＋
锈件拉拔平均值 10.237Mpa；400℃ × 100h 拉拔平均值 8.913Mpa，表层无明显脱落、起皮、掉色等；高温后 Cass96 小时未出现锈蚀。

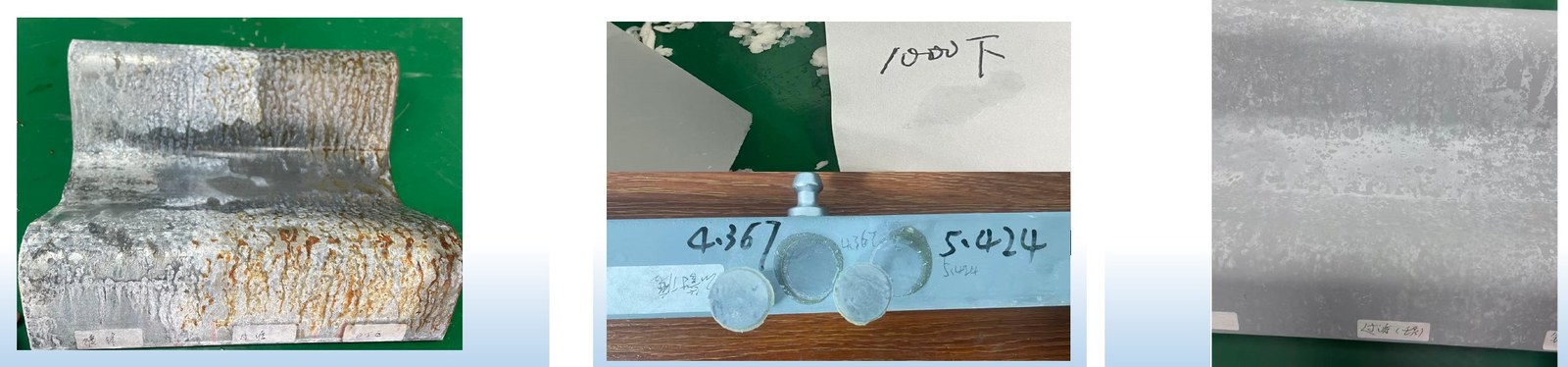

11锌层、过渡层、锈层 / 耐水+附着力 / Cass96 小时
波纹板三状态模拟
1000 次
查看条件与资料描述 ＋
1000 次涂层未出现明显脱落、破裂等；拉拔平均值 4.985Mpa；96 小时 Cass 未出现锈蚀，表面有轻微的反碱现象。
LET’S TALK ABOUT YOUR PROJECT
结合报告条件，沟通实际应用
结合工况环境、基材类型与施工需求，沟通膜厚与配套方案。
专利申请资料
专利申请受理通知书
申请号：202611556996.3
发明专利申请进入实质审查阶段通知书
申请号：202610354423.6
